可控硅在恒温干燥箱中的应用

目前 , 恒温干燥箱广泛应用于工业、农
业、医疗、高校及科研行业中。而 20 世纪 90
年代前生产的恒温干燥箱, 很多控制电路是
由 522 型直流继电器、6P1 电子管、温控调节
器(或电节点温度计)、转换开关及变压器等
组成的, 如 NXG101 - Ⅰ (202 - Ⅰ) 型、
NXG101 - Ⅲ(202 - Ⅲ)型 、CS - 101 型及
101 型等恒温干燥箱。但恒温干燥箱使用时
间一长,必然会有损坏现象发生。而恒温干
燥箱的损坏其实基本上是控制电路的损坏。
当上述型号的恒温干燥箱一旦损坏时 ,往往
因 522 型直流继电器、6P1 或 6P14 电子管很
难购买到(特别是 6P1 或 6P14 电子管), 而
致使设备不能修复。而一个恒温干燥箱的主
研究项目通过了农业部的成果鉴定。该项目的研究内容主要是对香蕉经收获后被废弃的茎杆进行加工 ,提取的纤维可用于纺织工业或用作造纸材料 ,提取纤维后的茎杆渣可生产饲料和沼气。主要配套设备有 GZ-390 型香蕉茎杆刮麻机和 QP-1800 型香蕉茎杆切割破片机。鉴定委员会认为其工艺和设备属**内**创 ,技术达到**内**水平。质量及标准  热带作物机械标准《天然橡胶初加工机械 碎胶机》、《天然橡胶初加工机械 撕粒机》、《剑麻加工机械 刮麻机》、《制绳机械设备通用技术条件》于 2004 年 3 月在海口通过 于天然橡胶初加工生产线的改造和机械加工

了农业部组织的审定, 其中前三项标准现已 工艺设备的完善。发布实施。目前正在制定的标准还有《热带作物机械 术语》、《推式割胶刀》、《天然橡胶初加工机械 干搅机》和《辊筒式天然橡胶初加工机械 安全技术要求》。今后还将重点制定配套性标准和安全标准 , 使热作机械标准体系得到进一步完善, 并逐步修订标龄超过十年以上的标准, 以满足本行业生产技术发展的需要。

5 基本建设及技术改造2004 年热作机械行业完成固定资产基建投资为 301 万元, 主要用于生产厂房的建设;完成技术改造项目经费 92 万元要造价是在箱体上, 其控制电路的造价是很低的。所以,因元器件损坏而不能使用恒温干燥箱,显然是资金的极大浪费。鉴于此,当这些元器件损坏而又购不到新器件时, 可采用容易购买到的双向可控硅等元器件组成新的控制电路。

1 含电子管的恒温干燥箱电路

以前生产的恒温干燥箱中 ,许多产品的控制电路都包含了电子管。如上海第二五金厂生产的 101 型、南京**医疗器械厂生产

的 NXG101 - Ⅰ(202 - Ⅰ)型、NXG101 - Ⅲ

(202 - Ⅲ)型等恒温干燥箱。现以南京**

医疗器械厂生产的 NXG101 - Ⅰ(202 - Ⅰ)

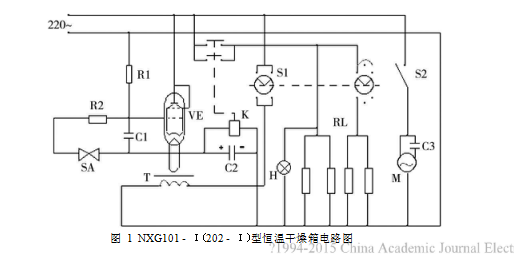

型恒温干燥箱为例 ,其控制电路图如图 1 所示,元器件组成如表 1 所示。

因控制电路中的元器件较多 ,故引发设备损坏的因素也就相对较多。而 522 型直流


继电器、6P1 或 6P14 电子管等元器件在很多地方较难购置。因而 , 有必要采用常用的电子元器件设计新的控制电路。

2 采用可控硅的控制电路

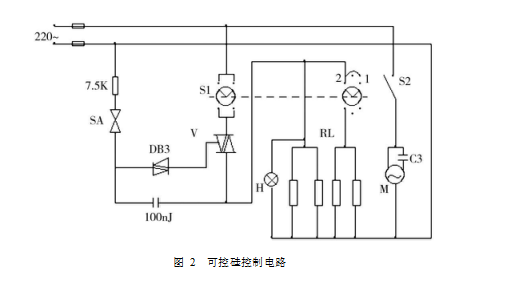

可控硅,也叫晶闸管 ,是一种常用的电子元件 ,当含电子管的恒温干燥箱其电子管等元器件损坏时 ,便可采用市面上容易购买到的双向可控硅等元件组成新的电路。在尽量保持原电路的前提下, 其新电路设计如图 2 所示。从图 2 可看出 ,新电路元件少,控制电路简单,价格相对便宜, 且安全可靠。另外,

BTA26. 600B 型双向可控硅。并且使用双向
可控硅时应判别其三个引脚:阳极 T1 、阳极
T2 和控制极 G , 其触发信号**加在 G 与
T1 之间 。另外, 若恒温干燥箱的加热功率较
大且双向可控硅不带散热片时 , 则应加装一
组散热片 ,以帮助其散热。图 2 中的 DB3 为
双向触发二极管 , 7. 5K 的电阻宜选用 1 W
金属膜电阻。


表 1 NXG101 - Ⅰ(202 - Ⅰ)型恒温干燥箱元器件

符号 名称 数量 规格

M 电动机 1 40 W  JX06A-2
C3 电容器 1 2 μf /630 V
H 指示灯 1 220 V  15 W
T 变压器 1 220 V /6. 3 V
S2 纽子开关 1 3 A /250 V
S1 转换开关 1 H Z10-10P /3Ⅱ
C2 电容器 1 10 μf /450 V
K 直流继电器 1 522 型 110 V
C1 金属膜电容器 1 0. 47 μf  250 V
SA 温控调节器 1
R2 金属膜电阻 1 10 kΨ 1 /2 W
R1 金属膜电阻 1 10 M Ψ 1 /2 W
VE 电子管 1 6P1
RL 加热元件 4 镍铬丝 800 W


3 结语

双向可控硅还可应用于其它恒温干燥箱

的控制电路之中 , 如 :N XG101 - Ⅲ (202 -

Ⅲ)型 、CS - 101 型等恒温干燥箱 。而双向可控硅的选取可根据恒温箱加热丝功率大小 , 选用相应的工作电流及耐压能力为 400 V 以上的可控硅。另外, 双向可控硅亦可用于其它含电子管设备的控制电路的设计改造中。
