WJ-2型系列二氧化碳细胞培养箱控制器操作说明

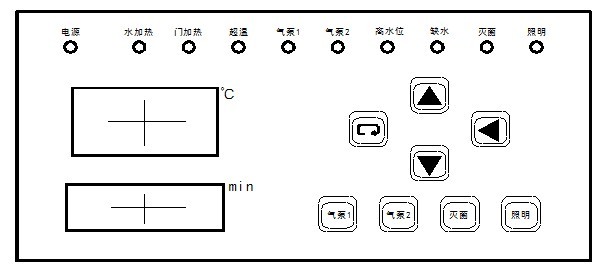

1.   面板示意图参照图。(配用仪表,CO2温度控制器)




2.   面板右边为一组按键,功能分别如下:
1)   功能键:仪表上电后,按一下此键可进入温度设定状态;按此键5秒后可进入其他参数设定状态;当仪表进入设定状态时,数码管末位处于闪烁状态。
2)   气泵1键:按一下该键,则气泵1接通,再按一下,则气泵1断开。
3)   气泵2键:按一下该键,则气泵2接通,再按一下,则气泵2断开。
4)   灭菌键:按一下该键,室內杀菌灯亮,再按一下,则杀菌灯灭。
5)   照明键:按一下该键,则照明灯亮,再按一下,则照明灯灭。
6)   ▲键:该键为加数键。在设定参数时,按该键选中位数值加1。
7)   ▼键:该键为减数键。在设定参数时,按该键选中位数值减1。
8)   ◄键:该键为左移键。设定参数时,该键可以移动设定数据位。在开机状态,按一下该键,可以查看门内温度。
9)   注:设定完参数后,一定要按键才能将设定的参数写入内存。
3.   操作说明:
1)   运行时温度窗口(上排)显示箱内温度。时间窗口(下排)显示剩余时间(时间设定为0时,时间窗口显示设定温度),当剩余时间减到0时,显示end ,运行结束。运行结束时,按一下重新开始运行。
2)   设定箱内温度、运行时间,步骤如下:① 按键,上排数码管显示设定温度,末位处于闪烁状态→ ②使用▼、▲、◄,修改好参数后→ ③再按键,下排数码管显示设定时间,→ ④使用▼、▲、◄,修改时间参数后→ ⑤按键将参数写入到内存中,退出设定状态,返回运行状态。
3)   设定其他参数步骤如下:① 按键大约5秒,进入其他参数设定状态,上排数码管显示各参数符号,下排数码管显示参数设定值,末位处于闪烁状态→ ②使用▼、▲、◄,修改好参数后→ ③按键,将当前修改参数保存,并调出下一参数,如此循环,→ ④设定完成时,按键大约5秒,退出设定状态,返回运行状态。
4)   设定PID参数步骤如下:① 按键大约5秒,先进入其他参数设定状态,再按◄键大约5秒,进入PID参数设定状态,上排数码管显示各参数符号,下排数码管PID参数值,末位处于闪烁状态→ ②使用▼、▲、◄,修改好参数后→ ③按键,将当前修改参数保存,并调出下一参数,如此循环,→ ④设定完成时,按键大约5秒,退出设定状态,返回运行状态。
5)   查看门内温度: 在运行状态,按一下◄ ,温度显示窗闪烁显示门内温度,三位数码管同时闪烁,再按一下◄ ,返回显示箱内温度。
6)   其他参数符号定义及说明:
字符 设定范围 说明 出厂设定
AL 0~10.0℃ 超温报警                              1.0℃
SC -10.0~10.0℃ 测量值误差修正 随机
Td -10.0~10.0℃ 门内与箱内的温度差 随机
TS 0~10.0℃ 水温与箱内的温度差 随机
TT 0~300S 关门加热延时时间 随机



PID参数符号定义及说明:
字符 设定范围 说明 出厂设定
P1 0~50.0℃ 箱内温度控制提前量即比例限                              随机
I1 1~2500S 箱内温度积分时间 随机
D1 1~1000S 箱内温度微分时间 随机
P2 0~50.0℃ 门内温度控制提前量即比例限                              随机
I2 1~2500S 门内温度积分时间 随机
D2 1~1000S 门内温度微分时间 随机


4.        接线示意图:
5.   注意说明:
1)   箱内传感器断线或短路时,温度显示ER1,门内传感器断线或短路时,温度显示ER2,水中传感器断线或短路时,温度显示ER3,水位检测错误时,显示ER4,蜂鸣器连续报警。
2)   测量温度>设定温度+AL,则蜂鸣器断续报警,测量温度<设定温度+温度报警值时,则蜂鸣器关闭报警,按任意可取消超温报警声音。
