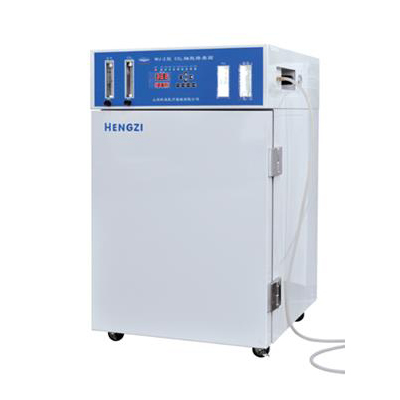

上海跃进二氧化碳细胞培养箱HAJ-2-80 气套(老型号WJ-2)

上海跃进二氧化碳细胞培养箱HAJ-2-80 气套(老型号WJ-2)

适用于细胞生物学、肿瘤学、遗传学、免疫学、病毒研究细胞学及近代基因工程研究等广泛领域的研究
分类:二氧化碳培养箱

上海跃进二氧化碳细胞培养箱HAJ-2-80 气套(老型号WJ-2)产品介绍

WJ-2 型/3 型二氧化碳细胞培养箱

沪食药监械(准)字2013第2410390

结构特点
采用水套式或气套式结构,工作室采用优质不锈钢板制作并设有风道,装有风机形成强制对流,提高了箱内温度均匀性和CO2 浓度的均衡性。
箱门打开时,自动关闭风机(WJ-3 型同时关闭CO2 进气阀)并停止加热,以减少空气的进入而造成的污染。温度控制,采用微机数据分析及智能P.I.D 控制,其精度高,抗干扰能力强。并采用三探头分别控制箱温、水温及门温,使工作室温度精度高波动小。(气套式为二探头,分别控制箱温和门温)
轻触式调节开关,轻便灵活。显示及设定的参数均采用数字显示,各工作状态均有LED 指示。


适用范围
二氧化碳细胞培养箱供现代医学、医药、生物化学和农业科学等科研单位及工业生产部门作生物细胞、组织、细菌培养等使用。

指数型号 WJ-2 WJ-2-160 WJ-3 WJ-3-160 WJ-3-270(新)
外形尺寸(cm) 57x59.5x94.5 68.5x69.5x107.5  57x59x85  67x64x103 77x79x108
工作室尺寸(cm) 41x40.5x51  50.5x45.5x70  41x40.5x51  50.5x45.5x70  60x60x75
公称容积  80L  160L  80L  160L  270L
净重/ 毛重(kg) 60/90  80/115  60/90   80/115 132/165
额定功率(W)  600w 900w  600w( 气套)/900w( 水套)  700w( 气套)/1200w( 水套)   1200w( 气套)/2100w( 水套)
搁板 标准2 块/ 多段可调   标准3 块/ 多段可调 标准2 块/ 多段可调  标准3 块/ 多段可调  标准3 块/ 多段可调
外部材料 冷轧钢板表面喷塑
内部材料 不锈钢板
外门 冷轧钢板表面喷塑
内门  钢化玻璃
隔热层  聚苯乙烯薄膜材料
控温范围 室温3℃ ~60℃(环境温度5℃ ~35℃)
温度控制方式  PID 控制方式
加热方式 1. 气套式 2. 水套式
箱内循环方式 微风搅拌方式
温度波动度 ≤ ±0.3℃
温度均匀性  ≤ ±0.5℃
定时范围  1.1~9999min 2. 无定时连续运行
CO2 浓度控制范围  0~20%
CO2 控制方式 配气式 进口红外线传感器电磁阀开关方式
加湿方式 加湿水盘自然蒸发
灭菌方式 UV 杀菌紫外线
报警功能 超温报警、温度探头损坏报警、缺水报警 超温报警、温度探头损坏报警、( 缺水报警)、CO2 浓度报警、CO2 断气报警

(1) 温度范围 室温+3℃**60℃。
(2) 温度均匀度  ≤±0.3 ℃
(3) 温度波动度  ≤±0.2 ℃
(4) 湿度 ≥85%RH
(5) 加湿方式 加湿盘加水后自然蒸发
(6) 加温方式

水套型:四面水套式加热方式

气套型:二面加热方式

(7) 二氧化碳浓度控制范围 0~20%
(8) 二氧化碳浓度波动度 WJ3型:≤±0.1 %
(9) 二氧化碳浓度控制方式

WJ2型:配气式+流量控制

WJ3型:气体置换式+红外线二氧化碳浓度传感器+电磁阀启停方式



二.温度控制器:
特色说明
(1) 温度传感器

水套型:温度: DIN A 级Φ5mm SUS 不锈钢制PT 100?×3 支。

               箱温控制×1支 ;水温控制×1支 ;门温控制×1支

气套型:温度: DIN A 级Φ5mm SUS 不锈钢制PT 100?×2 支。

               箱温控制×1支 ;门温控制×1支

(2) 温度控制方式 P.I.D自动演算+ Fuzzy 控制。
(3) 温度转换 采微电脑线性补偿校正。
(4) 显示界面 LED数码管显示, 英文显示,按键输入方式。
(5) 定时范围 1.  1~9999分钟 ;2.无定时连续运行
(6) 人性化操作
     a. 自动控制 温度电热输出功率调整,P.I.D微积分控制… 等。
     b. 安全自检 主要系统部件安全自检, 当有异常发生时经由控制器指示状态并停止加热。
     c. 水位侦测 探针型水位侦测,显示低水位时不启动加热。
主要功能
(1) 温度显示精度  0.1℃ 。
(2) 浓度显示精度  0.1% 。
(3) 温度控制精度 ± 0.1℃ 。
(4) 浓度控制精度 ± 0.1% 。
(5) 偏差值校正 温度偏差值补偿、校正功能。
(6) I/O 自检 安全自检功能, 异常发生时自动断电保护及故障指示。
(7) 自动演算 微电脑自动演算P.I.D. ,配合固态继电器功率控制,使温度控制更为精确(比例、积分、微分+固态继电器控制方式)。
(8) 温度上下限保护 可设定温度保护上下限。
(9) 保护装置 控制器监视安全保护系统及预防式的故障自检控制。
三.结构与材质:
(1) 内箱材质  SUS-304 不锈钢镜面板。
(2) 外部材质 SPCC 冷轧钢板静电粉体烤漆处理。
(3) 保温材质 高密度聚苯乙烯泡沫塑料及超细玻璃纤维棉。
(4) 箱门
     a. 内门 钢化玻璃内门。
     b. 内门防冷凝 箱门加热辐射方式
     c. 开启方向 单开门设计,由左侧往右侧开启方式。
(5) 移动及支撑 滑轮移动调整摆放位置,前轮可锁止以固定位置*4只(200kg/ 轮)。
(6) 搁板 不锈钢条栅搁板(WJ-3)×2 块,(WJ-3-160/270)×3块 ;每层可调高度50 ㎜。
四.温度电热及循环:
(1) 送风方式 高阻抗马达轴流风机。送风方式为水平出风弧形循环设计。
(2) 加热系统 微电脑智能型自动控制电热功率平衡调温+温度自保护加热器。
五.安全保护装置:
(1) 断路器 小型开关断路器。
(2) 控制器内部保护
     a. 温度传感器 断路或短路(超量程)。
     b. 超温保护 设定温度的高温保护设定。
     c. 水位侦测 探针型水位侦测,低水位时不启动加热。
     c. 二氧化碳浓度 二氧化碳浓度报警
(3) 外部故障侦测保护
     a. 电热保护 加热器温度自保护器。
(4) 故障异常报警 故障异常发生时,自动断电热保护,发出报警音。
六.附件:
(1). 含产品使用说明书、简易故障排除说明、产品维护说明×1。
(2). 保险丝×1
(3). 加湿水盘×1
(4). 合格证×1
七.使用电源: 1Ø 220V 50Hz
八.二氧化碳供气要求: 气体纯度99.9%   0.5Mpa  连续供气 。
九.周围环境: 可容许使用的环境温度范围:5~32 ℃ ,**佳性能的环境温度范围:15~30 ℃。
