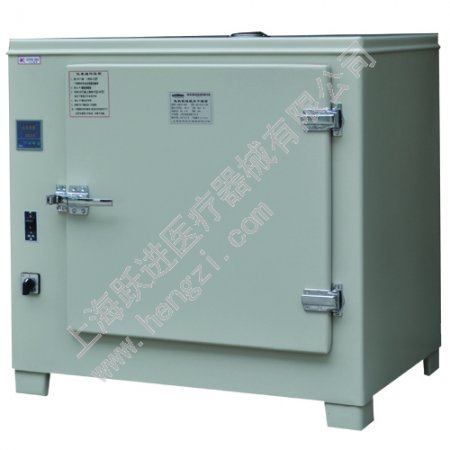

上海跃进电热恒温鼓风干燥箱GZX-GF101-5-S

上海跃进电热恒温鼓风干燥箱GZX-GF101-5-S

外形尺寸(cm):132x98x150
工作室尺寸(cm):100x80x120
额定功率:7500
温控范围/波动度:50-300℃/ ±1℃
搁板(块):3
分类:电热恒温鼓风干燥箱

上海跃进电热恒温鼓风干燥箱GZX-GF101-5-S产品介绍

101系列电热恒温鼓风干燥箱

适用范围

该产品供工矿企业、化验室、科研单位等作干燥、烘焙、熔蜡、灭菌之用。

结构特点

不锈钢制成的工作室即美观大方又便于清洁。

设定温度具有保护装置,采用微电脑智能控温仪控制温度,设定、测定温度均为数字显示,控温精确、可靠。

进风口开关自如、风道结构合理、工作室内温度均匀性好。

指数型号

包装箱尺寸(cm)

外形尺寸(cm)

工作室尺寸(cm)

额定功率

温控范围/波动度

搁板(块)

净重/ 毛重(kg)

电源电压

长(L)x 宽(W)x 高(H)

长(L)x 宽(W)x 高(H)

长(L)x 宽(W)x 高(H)

GZX-GF101-0-S/BS

83x64x82

67x53x63

35x35x35

1600

50-300℃/ ±1℃

2

46/60

220V 50Hz

GZX-GF101-1-S/BS

93x64x94

77x53x75

45x35x45

2400

2

55/85

GZX-GF101-2-S/BS

103x74x104

87x63x85

55x45x55

3000

3

80/115

GZX-GF101-3-S/BS

108x79x124

92x68x105

60x50x75

4000

3

110/150

GZX-GF101-4-S/BS

131x111x152

112x98x130

80x80x100

6000

3

170/250

380V 50Hz

GZX-GF101-5-S/BS

151x111x173

132x98x150

100x80x120

7500

3

250/340

GZX-GF101-0-BS-II/IIH

86x56x82

71x45x63

35x35x35

1600

II型:RT+10-200℃

±1℃

IIH型:RT+10-300℃

±1℃

2

46/60

220V 50Hz

GZX-GF101-1-BS-II/IIH

96x56x94

81x45x75

45x35x45

2400

2

55/85

GZX-GF101-2-BS-II/IIH

106x66x104

91x55x85

55x45x55

3000

2

80/115

GZX-GF101-3-BS-II/IIH

71x124x96

96x60x105

60x50x75

4000

3

110/150

GZX-GF101-4-BS-II/IIH

111x152x112

112x98x130

80x80x100

6000

3

170/250

380V 50Hz

GZX-GF101-5-BS-II/IIH

151x111x173

132x98x150

100x80x120

7500

3

250/340



二.温度控制器:

特色说明

(1) 温度传感器 温度: DIN A 级Φ5mm SUS 不锈钢制PT 100×1 支   。

(2) 温度控制方式   P.I.D自动演算+ Fuzzy 控制。

(3) 温度转换  采微电脑线性补偿校正。

(4) 显示界面  LED数码管显示,按键输入方式。

(5) 定时范围  1.  1~9999分钟 ;2.无定时连续运行

(6) 人性化操作

     a. 自动控制 温度电热输出功率调整,P.I.D微积分控制… 等。

     b. 安全自检 主要系统部件安全自检, 当有异常发生时经由控制器指示状态并停止加热。

主要功能

(1) 温度显示精度     0.1℃ 。

(2) 温度控制精度   ± 0.1℃ 。

(3) 偏差值校正 温度偏差值补偿、校正功能。

(4) I/O 自检   安全自检功能, 异常发生时自动断电保护及故障指示。

(5) 自动演算  微电脑自动演算P.I.D. ,配合固态继电器功率控制,使温度控制更为精确   (比例、积分、微分+固态继电器控制方式)。

(6) 温度上下限保护  可设定温度保护上下限。

(7) 保护装置  控制器监视安全保护系统及预防式的故障自检控制。

三.结构与材质:

(1) 内箱材质    S型:铁板+高温漆喷涂    BS型:SUS 不锈钢镜面板。

(2) 外部材质  SPCC 冷轧钢板静电粉体烤漆处理。

(3) 保温材质  超细玻璃纤维棉。

(4) 箱门

     a. 观察窗  多层钢化玻璃视窗。

     b. 开启方向 单开门设计,由左侧往右侧开启方式。

(5) 搁板 GZX-GF-101-0-BS-II、GZX-GF-101-1-BS-II不锈钢条栅搁板×2 块 ;   GZX-GF-101-3-BS-II、GZX-GF-101-4-BS-II、GZX-GF-101-5-BS-II不锈钢条栅搁板×3 块 ;  每层可调高度50 ㎜。

四.温度电热及循环:

(1) 送风方式  高阻抗马达离心风机。送风方式为水平出风弧形循环设计。

(2) 加热系统  微电脑智能型自动控制电热功率平衡调温+电热丝加热器。

五.安全保护装置:

(1) 断路器   小型开关断路器。

(2) 控制器内部保护

     a. 温度传感器   断路或短路(超量程)。

     b. 超温保护 设定温度的高温保护设定。

(3) 外部故障侦测保护

     a. 电热保护 加热器温度自保护器。

(4) 故障异常报警   故障异常发生时,自动断电热保护,发出报警音。

六.附件:

(1).  含产品使用说明书、简易故障排除说明、产品维护说明×1。

(2).  保险丝×1

(3).  合格证×1

七.周围环境:  可容许使用的环境温度范围:5~35 ℃ ,**佳性能的环境温度范围:15~30 ℃。
